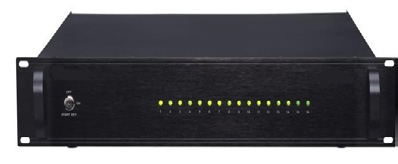

TSF500型采用超高频（UHF）检测技术，用于检测并分析油浸式变压器内部局部放电电磁波信号，进而检测并评估油浸式变压器的运行状态，系统采用了UHF超高频传感器信号探测技术，传感器优化分布置技术以及 SQL数据库的分析技术等。

超高频法具有抗干扰能力强，监测灵敏度高的特点，是目前局部放电在线监测技术的主要方法。

技术参数

·局部放电的检测灵敏度：5pC

·标准干扰环境下最小可测量放电量:≤20pC

·基本误差限值: ≤±10%

·有效检测带宽：300M~2000MHz

·传感器驻波比：<2.0，增益4.0dB~7.0dB

·具有多路选通功能，多路选通控制信号采用光电隔离

·具有放电统计参量分析功能，包括基本放电参量、最大放电量、平均放电量、放电次数、放电峰值；

·二次统计参量：偏斜度、峭度、相关度；

·二维谱图显示：最大放电量相位分布Hqmax (φ) 、平均放电量相位分布Hqn (φ) 、放电次数相位分布Hn (φ)二维放电谱图；

·三维放电谱图：放电次数－放电量－相位。

具有超高频局部放电信号单次波形分析功能，包括对单次放电波形的时域、频域等波形特征的分析。

技术特点

·传感器灵敏度高,最小等效可测放电量：10pC 测量频带:300MHz-2000MHz

·可识别出电晕放电、悬浮电位放电、自由粒子放电、空隙放电等局放类型，装置在识别出有局部放电，并超过系统阀值时能发出声光报警信号。

·传感器安装有扩展能力，并且IED预留有足够的数据通道，为二次安装提供方便。

·内置滤波功能，无需额外配置滤波器，有效降低成本。

·有良好的电磁兼容性、绝缘性能、抗干扰性、抗腐蚀性。

·设计使用寿命在30年以上。
