微水密度在线监测系统通过安装于封闭式组合电器各气室的微水密度检测装置，进行SF6气体的密度、微水、露点及温度等参数的监测。系统包含微水密度传感器、微水密度监测IED、后台监控系统、后台监控屏柜等。监测系统可以将整个监视区域内的气体状态信息通过MODBUS规约传到控制室，利用后台系统实时显示并存储数据，并且根据气室SF6气体的状态信息，可以实现开关状态的诊断功能。在数据运行异常时记录变化的参数量，从而分析判断开关运行是否正常，保证电力系统电网的安全运行，从而提高了对变电站运行管理水平。

 装置能够实现对气体温度、压力、密度、微水、露点的监测功能，并且将温度、压力、密度、微水、露点及报警信号通过通信传至后台服务器。

采用全封闭设计，防水抗尘，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

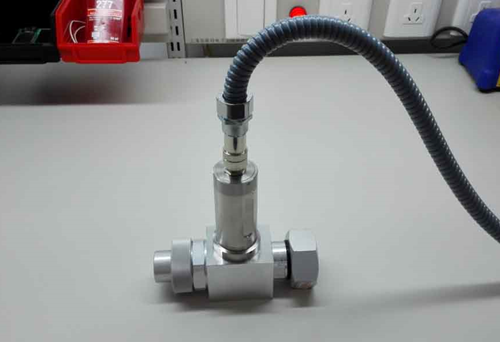

 每个微水密度传感器采用24V供电，并具备 RS485通信功能，支持标准的 modbus通信规约与中控室的状态监测后台主机进行通信，并提供配套的监控软件配合完成在状态监测后台主机上的数据采集和画面显示。
